Cảm Biến Nhiệt Độ Động Cơ: Vị Trí Cảm Biến, Cách Kiểm Tra

Cảm biến nhiệt độ động cơ (hay còn gọi là cảm biến nhiệt độ chất làm mát - DTOC) là một bộ phận nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo động cơ ô tô hoạt động ổn định và hiệu quả. Một cảm biến hỏng có thể gây ra nhiều vấn đề nghiêm trọng, từ việc tiêu hao nhiên liệu quá mức đến nguy cơ quá nhiệt động cơ. Bài viết này sẽ giúp bạn hiểu rõ về cảm biến nhiệt độ động cơ, vị trí của nó, các dấu hiệu hỏng hóc, nguyên nhân gây hỏng và cách kiểm tra chính xác để tự xử lý vấn đề.

Cảm Biến Nhiệt Độ Động Cơ Là Gì?

Cảm biến nhiệt độ động cơ là một thiết bị điện tử, hoạt động như một thermistors (điện trở nhiệt), có khả năng thay đổi điện trở dựa trên nhiệt độ của chất làm mát (thường là nước hoặc dung dịch chống đông - antifreeze). Cảm biến này cung cấp thông tin về nhiệt độ động cơ cho bộ điều khiển điện tử (ECU), từ đó giúp điều chỉnh các thông số quan trọng như:

• Hỗn hợp nhiên liệu-không khí: Khi động cơ lạnh, hỗn hợp cần giàu nhiên liệu hơn để dễ khởi động; khi động cơ nóng, hỗn hợp được làm nghèo đi để tiết kiệm nhiên liệu.
• Góc đánh lửa: Nhiệt độ động cơ ảnh hưởng đến thời điểm đánh lửa, giúp tối ưu hóa hiệu suất.
• Hệ thống làm mát: Dữ liệu từ cảm biến giúp kích hoạt quạt làm mát hoặc điều chỉnh van nhiệt (thermostat) để duy trì nhiệt độ lý tưởng.
• Hiển thị thông tin: Nhiệt độ động cơ được hiển thị trên bảng đồng hồ để người lái theo dõi.

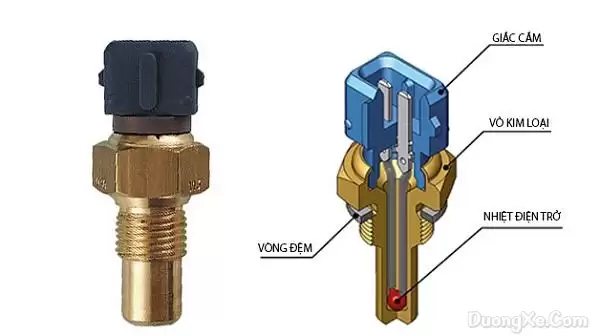

Cấu trúc của cảm biến nhiệt độ động cơ khá đơn giản, bao gồm:

• Thân cảm biến: Thường làm bằng kim loại, được vặn vào động cơ để tiếp xúc trực tiếp với chất làm mát.
• Đầu cảm biến: Phần tiếp xúc với chất làm mát, chứa linh kiện nhiệt điện trở.
• Đầu nối điện: Kết nối với ECU để truyền tín hiệu.

Cảm biến hoạt động dựa trên nguyên lý: khi nhiệt độ chất làm mát tăng, điện trở của cảm biến giảm, và ECU sẽ dựa vào sự thay đổi này để tính toán nhiệt độ chính xác.

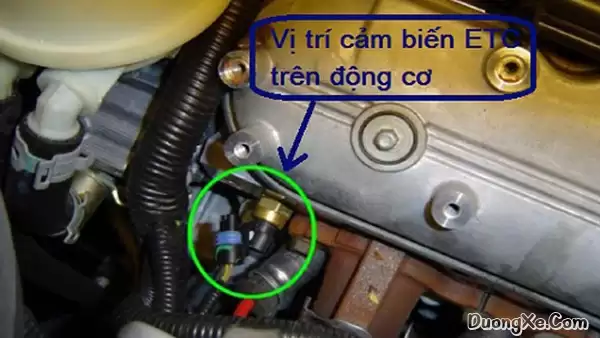

Vị Trí Của Cảm Biến Nhiệt Độ Động Cơ

Vị trí của cảm biến nhiệt độ chất làm mát (DTOC) thường nằm ở nơi tiếp xúc trực tiếp với dòng chảy của chất làm mát để đảm bảo đo lường chính xác. Thông thường, bạn có thể tìm thấy cảm biến này ở:

• Ống dẫn chất làm mát ra khỏi đầu xi-lanh (cylinder head): Đây là vị trí phổ biến nhất, gần van nhiệt (thermostat), nơi chất làm mát thoát ra từ động cơ.
• Gần bộ tản nhiệt (radiator): Một số xe sử dụng hai cảm biến, một ở đầu ra động cơ và một ở đầu ra của bộ tản nhiệt, để cung cấp thông tin chi tiết hơn về hiệu suất làm mát.

Cảm biến thường được gắn bằng ren, giúp dễ dàng tháo lắp bằng cờ lê phù hợp. Trên một số mẫu xe, bạn có thể nhận diện cảm biến bằng dây cáp nối đến một đầu nối điện, thường nằm ở khu vực dễ tiếp cận trong khoang động cơ.

Mẹo tìm cảm biến: Hãy tra cứu sơ đồ động cơ của mẫu xe bạn đang sử dụng (có thể tìm trong sách hướng dẫn hoặc tài liệu kỹ thuật của nhà sản xuất). Điều này giúp xác định vị trí chính xác và tránh nhầm lẫn với các cảm biến khác như cảm biến áp suất dầu.

Dấu Hiệu Nhận Biết Cảm Biến Nhiệt Độ Động Cơ Hỏng

Một cảm biến nhiệt độ hỏng có thể gây ra nhiều vấn đề, từ hiệu suất động cơ kém đến hư hỏng nghiêm trọng. Dưới đây là những dấu hiệu phổ biến cho thấy cảm biến có thể gặp trục trặc:

• Động cơ hoạt động không ổn định: Động cơ có thể bị "hụt hơi", rung giật hoặc chết máy khi chạy không tải.
• Tăng giảm vòng tua bất thường: Vòng tua máy (RPM) dao động mạnh khi xe đứng yên.
• Khó khởi động: Động cơ không khởi động ngay, đặc biệt là khi trời lạnh.
• Tăng tiêu hao nhiên liệu: Hỗn hợp nhiên liệu không được điều chỉnh đúng, dẫn đến tiêu tốn nhiên liệu nhiều hơn.
• Động cơ quá nóng hoặc không đạt nhiệt độ tối ưu: Quạt làm mát hoạt động không đúng thời điểm hoặc động cơ không nóng lên đủ để hoạt động hiệu quả.
• Đèn báo lỗi động cơ (Check Engine): ECU phát hiện tín hiệu bất thường từ cảm biến, kích hoạt đèn cảnh báo trên bảng đồng hồ.
• Hiển thị nhiệt độ sai lệch: Nhiệt độ trên bảng đồng hồ không chính xác, ví dụ, kim chỉ nhiệt độ tăng vọt hoặc không di chuyển.

Những triệu chứng này cũng có thể do các bộ phận khác gây ra (như van nhiệt, bơm nước hoặc hệ thống đánh lửa). Do đó, việc kiểm tra cảm biến là bước quan trọng để xác định nguyên nhân chính xác.

Nguyên Nhân Gây Hỏng Cảm Biến Nhiệt Độ

Mặc dù cảm biến nhiệt độ động cơ có thiết kế đơn giản và bền bỉ, nhưng nó vẫn có thể gặp sự cố do các nguyên nhân sau:

• Oxy hóa hoặc hỏng đầu nối điện: Đầu nối bị ăn mòn do độ ẩm hoặc chất bẩn, làm gián đoạn tín hiệu.
• Hư hỏng dây dẫn: Dây dẫn bị đứt, chập hoặc lỏng lẻo, khiến tín hiệu không truyền đến ECU.
• Tích tụ cặn bẩn: Chất làm mát kém chất lượng hoặc lẫn tạp chất có thể bám vào đầu cảm biến, làm sai lệch kết quả đo.
• Hỏng van nhiệt (thermostat): Van nhiệt không mở/đóng đúng cách có thể gây ra nhiệt độ cục bộ bất thường, ảnh hưởng đến cảm biến.
• Lỗi sản xuất: Một số cảm biến bị lỗi từ nhà máy, dù trường hợp này hiếm gặp.

Hiểu rõ nguyên nhân giúp bạn phòng tránh và xử lý vấn đề hiệu quả hơn, đồng thời bảo vệ các bộ phận khác của động cơ.

Cách Kiểm Tra Cảm Biến Nhiệt Độ Động Cơ

Việc kiểm tra cảm biến nhiệt độ động cơ không quá phức tạp và có thể thực hiện tại nhà với một vài công cụ cơ bản như máy đo vạn năng (multimeter) và cờ lê. Dưới đây là hai phương pháp kiểm tra phổ biến:

1. Kiểm Tra Không Tháo Cảm Biến

Phương pháp này đơn giản và không cần tháo cảm biến ra khỏi động cơ, giúp tiết kiệm thời gian và tránh làm mất chất làm mát.

Hướng dẫn từng bước:

1. Kiểm tra đầu nối và dây dẫn:
   • Tìm cảm biến và kiểm tra đầu nối điện. Đảm bảo không có dấu hiệu oxy hóa, lỏng lẻo hoặc dây dẫn bị hỏng.
   • Làm sạch đầu nối bằng dung dịch chuyên dụng nếu cần.
2. Kiểm tra điện áp nguồn:
   • Ngắt kết nối cảm biến khỏi đầu nối điện.
   • Sử dụng máy đo vạn năng, đặt ở chế độ đo điện áp DC (20V).
   • Bật chìa khóa xe ở vị trí ON (không khởi động động cơ).
   • Đặt hai đầu dò của máy đo vào hai chân của đầu nối (đi từ ECU). Điện áp phải khoảng 5V. Nếu không, vấn đề có thể nằm ở ECU hoặc dây dẫn.
3. Kiểm tra điện trở của cảm biến:
   • Đặt máy đo vạn năng ở chế độ đo điện trở (Ohms).
   • Kết nối hai đầu dò vào hai chân của cảm biến.
   • Đo điện trở ở ba trạng thái:
     • Động cơ lạnh hoàn toàn (sau khi xe nghỉ vài giờ): Điện trở thường cao, khoảng 7-8 kΩ.
     • Động cơ ấm (sau khi chạy 10-15 phút): Điện trở giảm, khoảng 1-2 kΩ.
     • Động cơ nóng hoàn toàn (sau khi chạy lâu): Điện trở rất thấp, khoảng 150-200 Ω.
   • So sánh kết quả với thông số kỹ thuật của nhà sản xuất (có trong tài liệu kỹ thuật xe).

Lưu ý: Nếu điện trở không thay đổi đáng kể giữa các trạng thái hoặc nằm ngoài phạm vi tiêu chuẩn, cảm biến có thể đã hỏng.

2. Kiểm Tra Sau Khi Tháo Cảm Biến

Phương pháp này yêu cầu tháo cảm biến ra khỏi động cơ, giúp đo lường chính xác hơn nhưng cần cẩn thận để tránh làm đổ chất làm mát.

Hướng dẫn từng bước:

1. Tháo cảm biến:
   • Chờ động cơ nguội hoàn toàn để tránh bỏng.
   • Tìm vị trí cảm biến và sử dụng cờ lê phù hợp để tháo.
   • Chuẩn bị một nút chặn (hoặc cảm biến cũ) để bịt lỗ tránh rò rỉ chất làm mát.
2. Chuẩn bị thiết bị:
   • Đun một ít nước trong nồi, chuẩn bị nhiệt kế để đo nhiệt độ nước.
   • Kết nối máy đo vạn năng (chế độ đo điện trở) vào hai chân của cảm biến.
3. Đo điện trở theo nhiệt độ:
   • Nhúng phần đầu cảm biến (phần tiếp xúc với chất làm mát) vào nước.
   • Đun nóng nước từ nhiệt độ phòng đến gần 100°C, ghi lại giá trị điện trở ở các mức nhiệt độ (ví dụ: 20°C, 40°C, 60°C, 80°C).
   • So sánh kết quả với thông số kỹ thuật của nhà sản xuất.
4. Đánh giá:
   • Nếu điện trở không thay đổi đúng theo nhiệt độ hoặc có giá trị bất thường, cảm biến cần được thay thế.

Lưu ý an toàn:

• Cẩn thận khi làm việc với nước nóng để tránh bỏng.
• Đảm bảo cảm biến được làm khô hoàn toàn trước khi lắp lại.

Mẹo Bảo Dưỡng và Thay Thế Cảm Biến

• Sử dụng chất làm mát chất lượng cao: Chất làm mát kém có thể gây tích tụ cặn bẩn, làm hỏng cảm biến.
• Kiểm tra định kỳ hệ thống làm mát: Đảm bảo van nhiệt, bơm nước và quạt làm mát hoạt động tốt để tránh ảnh hưởng đến cảm biến.
• Thay thế cảm biến đúng loại: Luôn sử dụng cảm biến tương thích với mẫu xe của bạn, kiểm tra mã phụ tùng (OEM) trước khi mua.
• Kiểm tra sau khi thay thế: Sau khi lắp cảm biến mới, kiểm tra lại hệ thống bằng máy đo vạn năng và chạy thử xe để đảm bảo không còn lỗi.

Tóm Tắt Nhanh

• Cảm biến nhiệt độ động cơ là một thiết bị quan trọng, đo nhiệt độ chất làm mát và cung cấp dữ liệu cho ECU.
• Vị trí: Thường nằm ở ống dẫn chất làm mát gần van nhiệt hoặc bộ tản nhiệt.
• Dấu hiệu hỏng: Động cơ rung giật, tiêu hao nhiên liệu, quá nhiệt hoặc hiển thị nhiệt độ sai.
• Nguyên nhân hỏng: Oxy hóa, cặn bẩn, dây dẫn hỏng hoặc lỗi van nhiệt.
• Cách kiểm tra: Dùng máy đo vạn năng để đo điện áp và điện trở, có thể kiểm tra tại chỗ hoặc tháo ra đo trong nước nóng.

Lưu ý: Cảm biến hỏng không sửa được, cần thay mới.

Hy vọng bài viết này giúp bạn hiểu rõ hơn về cảm biến nhiệt độ động cơ và cách tự kiểm tra tại nhà. Với những hướng dẫn chi tiết trên, bạn có thể tự tin xử lý vấn đề mà không cần phải tìm kiếm thêm ở nơi khác!
